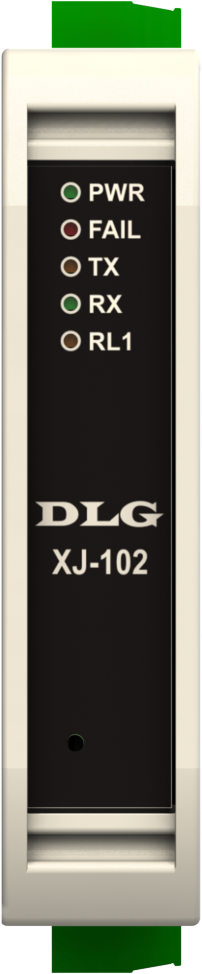

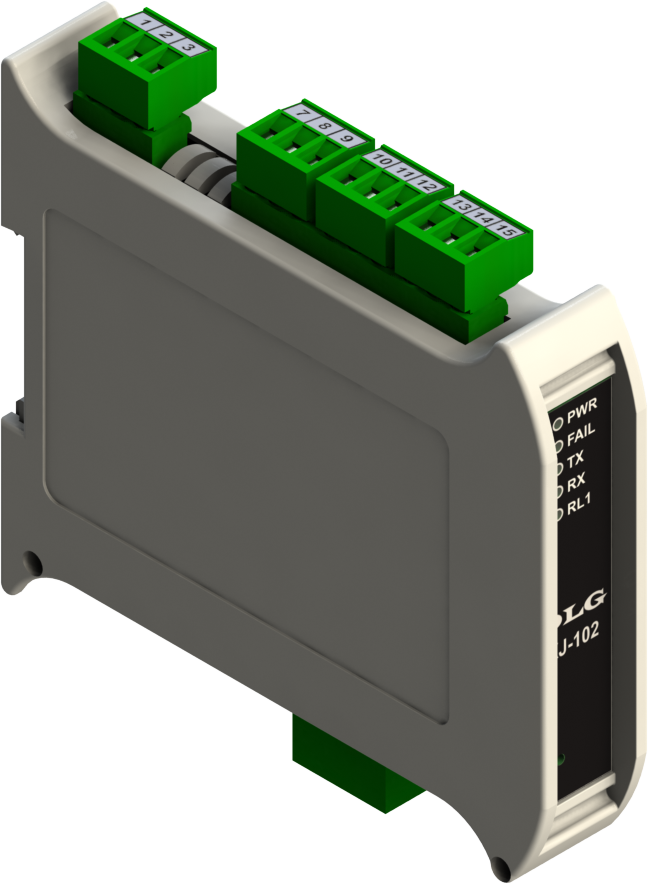

XJ-102 - Conversor para Célula de Carga



O Conversor para Célula de Carga XJ-102 é um equipamento de alto desempenho, destinado à estabelecer a interface entre sensores para medição de peso (células de carga) e sinais padronizados, este equipamento possui uma porta serial RS-485 com protocolo Modbus/RTU, uma saída analógica, um rele SPDT.

Entrada:
     1 Entrada para célula de Carga com resolução de 2mV/V

Saída:
     1 saída analógica de retransmissão 0/4~20mA ou 0/2~10V

Consumo:
     5VA (AC) ou 4W (DC)

Alimentação:
    Universal 85 ~ 260 Vac ou 18 ~ 30 Vdc

Grau de Proteção:
     IP20

Tempo de Varredura:
    500useg

Escala:
    0 a +30000 em unidades de engenharia.

Timeout Modbus:
     Ajustável de 3 a 60ms (múltiplos de 3ms)

Alarmes:
    Dezesseis níveis de alarme com 1 saída à relé: SPDT máx. 3A/220VAC

Comunicação:
     1 porta de comunicação serial RS–485, protocolo ModBus/RTU com isolação e filtro de proteção de transientes

Paridade:
     EVEN, ODD e NONE Baud Rate: BR: 9600, 19200, 38400, 57600 e 115200

Temp. de operação:
     0 ºC a +50 ºC

Estabilidade Térmica:
     ±0,005% / °C do span @ 25°C.

Umidade relativa:
     Até 90%

Construção:
     Poliamida resistente à chama

Fixação:
    Fixado em trilho DIN35 (DIN EN 60715 TH35)

Conexão elétrica:
     Cabo até 2.5mm²

Peso:
     Aprox. 130g

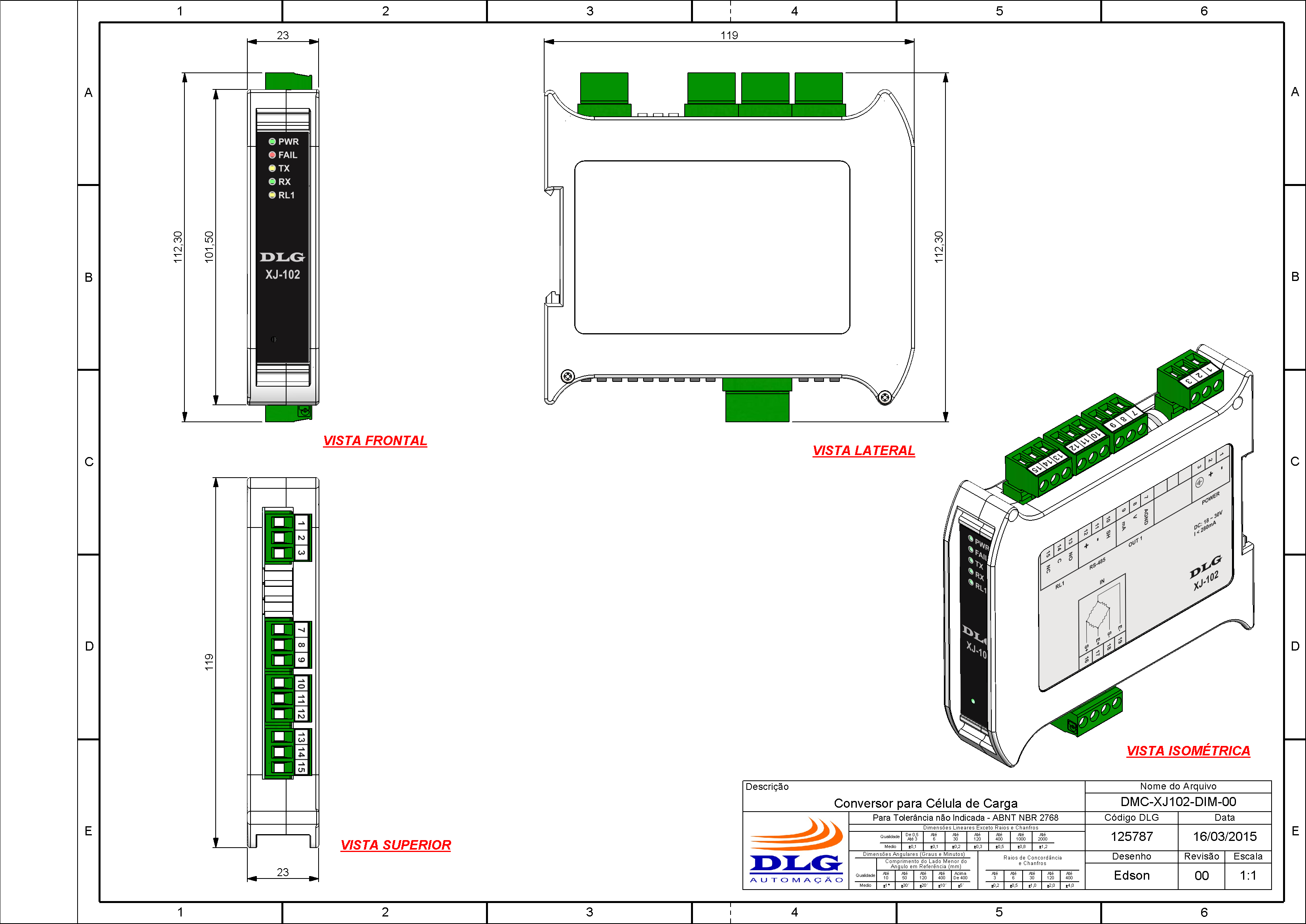

Dimensões:
    23 x 102 x 120 mm. (Altura x Largura x Profundidade).
Ampliar Clique para ampliar
XJ-102 - Conversor para Célula de Carga
