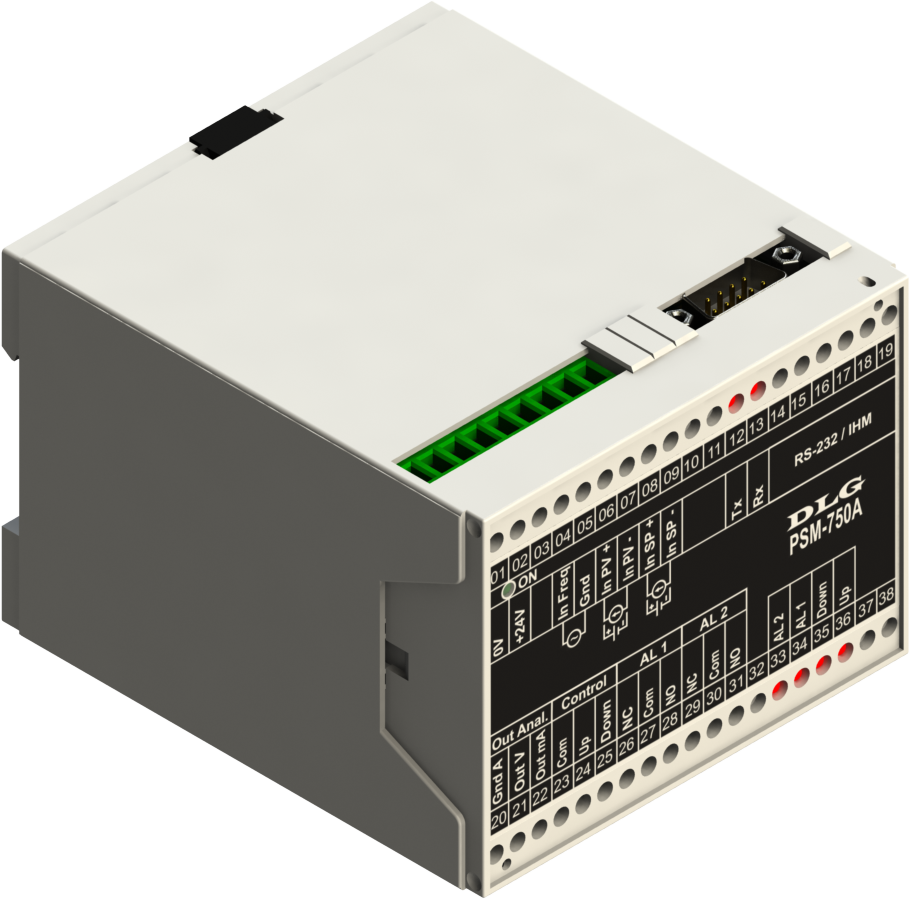

PSM-750A - Posicionador Microprocessado

Posicionador microprocessado para controle de rotação de turbina à vapor. Posiciona o atuador (servomotor) SVM 300/D ou SVM 300/Z por controle “step” sem a necessidade de realimentação de sua posição. Eliminando TEP (transmissor eletrônico de posição) e potenciômetros. Possui diversas funções, como proteção de sobre-velocidade “trip”, subvelocidade, tempo de atração do regulador, etc. Totalmente configurável pelo software DLGTools.

Referência:

PSM-750A

Composição:

Entrada:

01 PV em corrente (0 - 20, 4 - 20 Vdc), (0 - 10 Vdc) ou frequência de pick-up ou tacogerador (0 - 30 kHz) (especificar)
02 Set Point corrente (0 - 20, 4 - 20 mA) ou tensão (0 - 10 Vdc)

Saída:

02 Saídas à relé SPST (NA) para aumentar e diminuir a rotação
02 Saídas à relé SPDT (Alarme)
01 Saída de Retransmissão PV - Corrente (0 - 20, 4 -20 mA) ou tensão (0 - 10 Vdc)

Comunicação:
